并机系统组成:并网柜主要由刀闸、断路器及有关的控制元件组成,每台机组相应配一个并机控制柜。并 网柜的一次线路、负载开关的品牌、型号规格及电柜的外型结构如所附图纸。
    并网柜的特点、功能和适用范围：
    并网柜的自动程度高，机组的投入运行、切出运行、同步合闸、卸载分闸、负载分配均自动进行，令发电供 电系统实现无人监管。
    并网柜工作状况稳定,操作人员容易掌握使用方法。

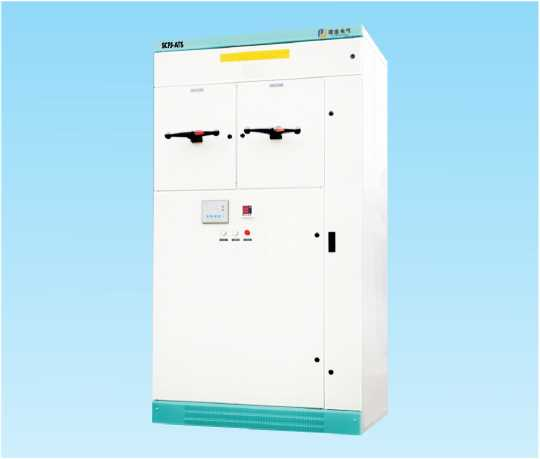

    全面的保护功能:逆功率保护、过流保护（由断路器完成）、发电机组故障分闸保护、超载保护（独立于开 关）、电压故障保护、急停功能。还有其它保护功能供客户选择配置。双电源自动切换开关由装置和自动控制器 组成，自动控制器又分自投自复、自投不自复，电网-发电机三种,与装置相连分别构成不同控制方式、不同功 能的自动切换开关。适用于交流50Hz、额定工作电压至400V及以下的双电源供电系统。本开关带有电气联锁 和机械联锁双重保护,同时具有三相电源中任意一相以上出现过电压、欠电压，包括电路中的过流保护及短路 保护功能。广泛用于高层建筑、医院、商场、银行、化工、军事设施等重要的供电场所ATS转换开关柜用于两路 市电的转换.
     ATS转换开关柜实时监测两路市电的供电质量（此时控制器可分别设置为三种工作模式:一路主用、二路主 用、无主用），一路或者二路主用时即自投自复）,当主用线路断电或供电质量不能满足负载要求时，控制系统 自动将负载转换到备用电源供电。当主用线路恢复正常时，控制系统自动将负载转换到主用线路供电。无主用 时（即自投不自复），当一路市电断电或者供电质量不能满足负载要求时,控制系统自动将负载转换到二路市 电供电，只有当二路市电断电或者供电质量不能满足负载要求时，控制系统才会将负载转换到一路市电供电。          ATS转换开关柜用于市电和发电机组的转换
ATS转换开关柜实时监测市电供电质量，当市电断电或者供电质量不能满足负载要求时，控制系统自动 发出起动发电机组信号,并将负载转换到发电机组供电。当市电恢复正常时，控制系统自动将负载转换到市电 供电，并发出信号停止发电机组运行进入待机状态。
